| １ | |

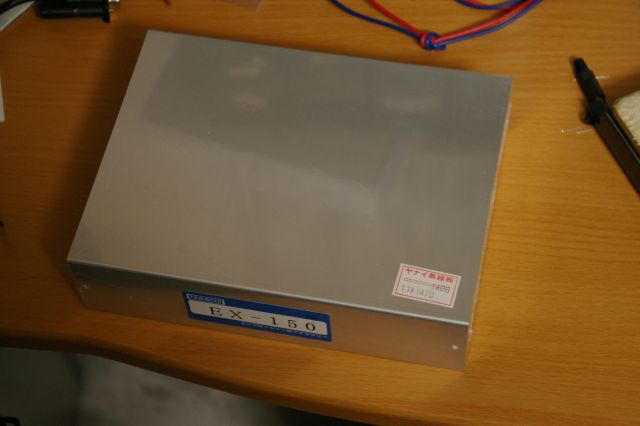

せっかく作ったスペアナなので､ケースに入れようとしたのですが 青山さんのホームページで紹介されている「テイシン TC-113(W113xD151xH29)」は手に入りませんでした。 代わりに 少し大きめながら「タカチ EX-150(W150xD200xH50)」を使って組み込みました。 |
| ２ | |

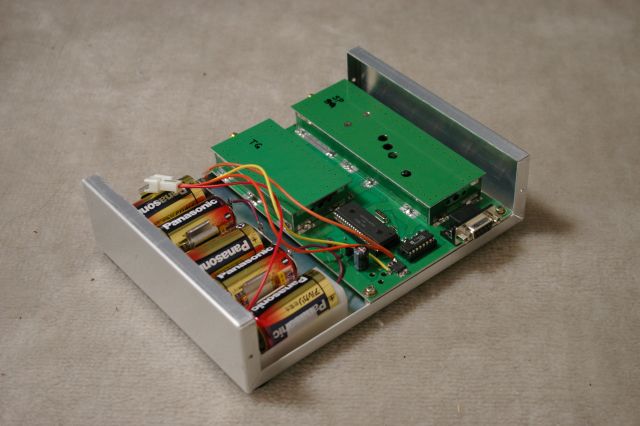

EX-150はGigaSt V.4よりかなり大きいので､余ったスペースは単２の電池ＢＯＸを取り付け、コンセント無しでも使えるよう手を加えました。 GigaSt V.4には低損失タイプのレギュレータが使われていますが､1.5Vの電池4本では心もとないので､5本取り付けるようにしました。 5本あればニッケル水素電池でも何とか使えるはずです。 |
| ３ | |

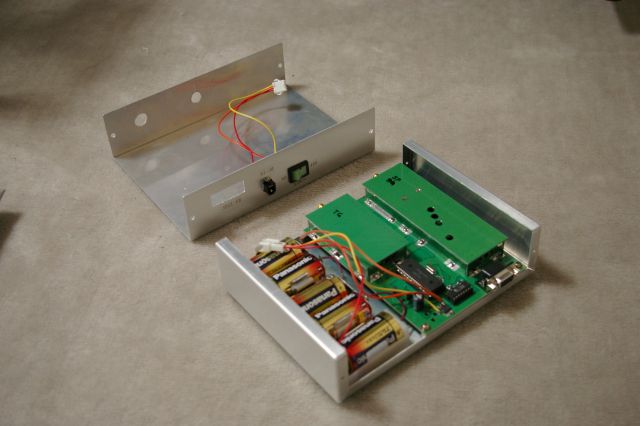

無理やり組み込んだので､コネクタ類の穴はカバー側になってしまいました。 |
| ４ | |

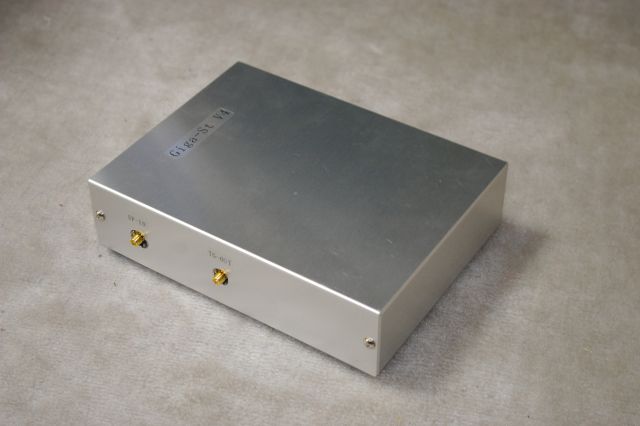

穴位置の誤差をヤスリがけで誤魔化して何とか完成。 |
| ５ | |

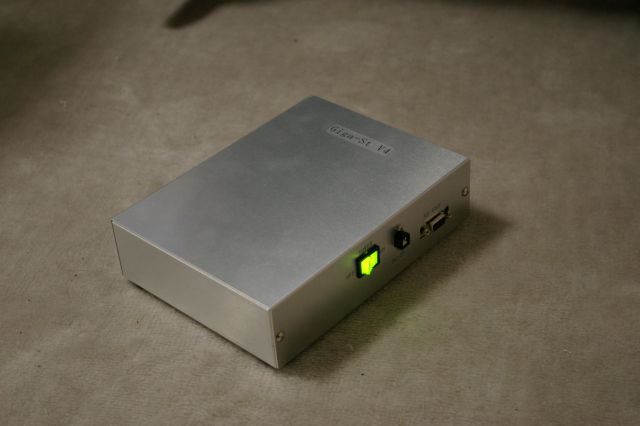

電源SWには照光タイプを選定。 電池駆動時の電流が若干気になりますが､10mA程度しか流してないので とりあえず良しとしました。 |
| ６ | |

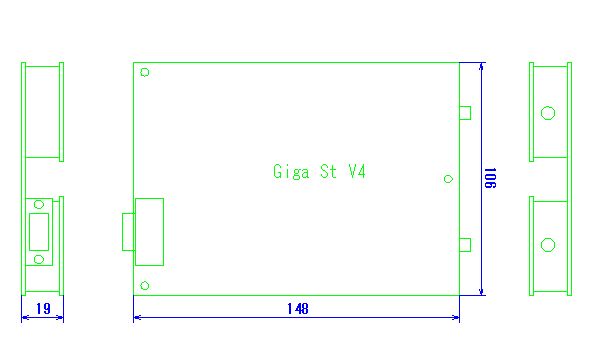

ノギスで ざっと追いかけたGigaSt V.4の外形寸法 |
| ７ | |
参考までに 作成したケースの図面(dwgファイル)を置いておきます。 大雑把なので 注意して使ってください... (^^; |
